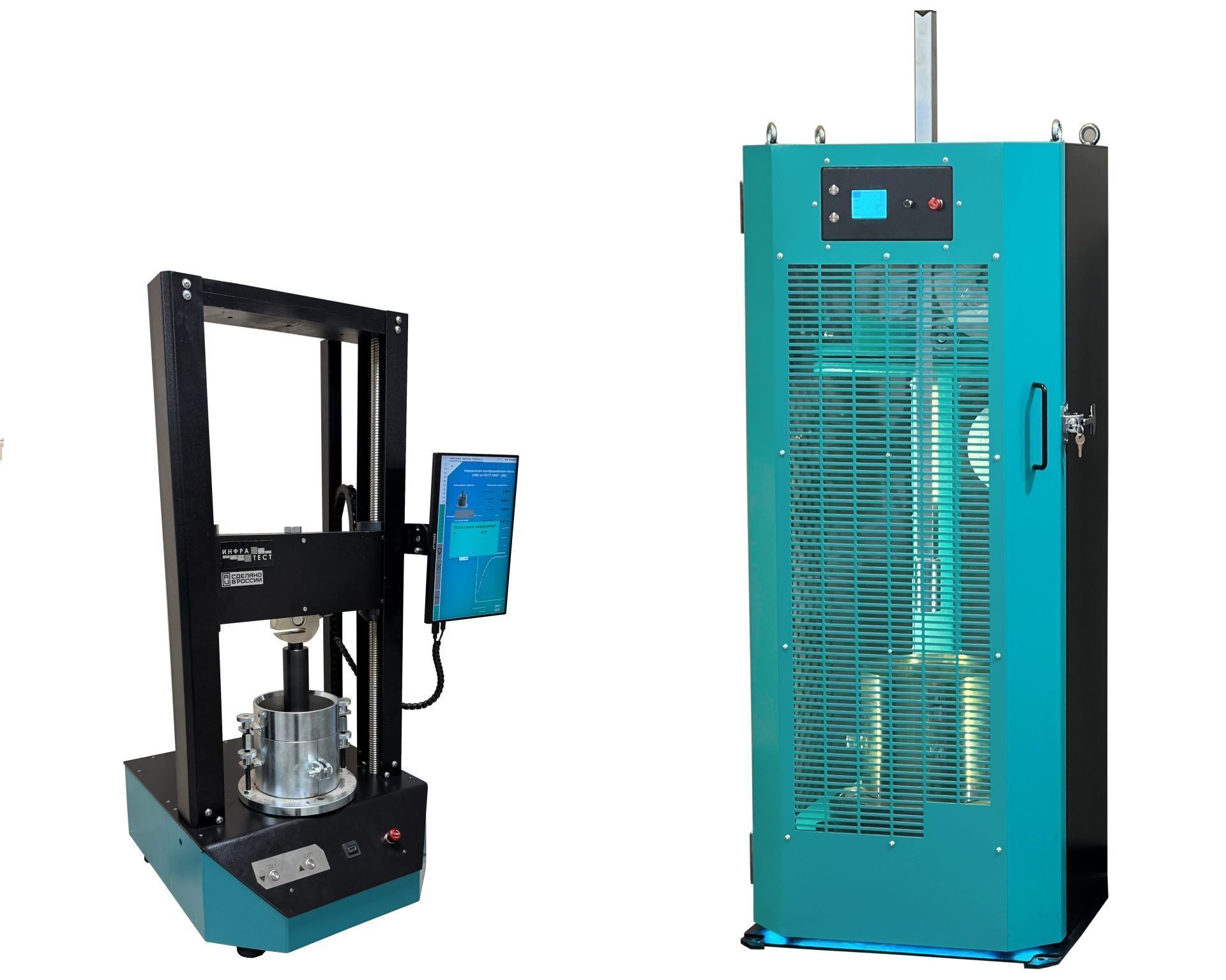

03.140.100.600 Комплект оборудования для определения Калифорнийского числа (CBR) для оценки несущей способности грунта по ГОСТ Р 70457-2022

Уплотнение по Проктору - стандартный лабораторный метод для определения соотношения между плотностью и влажностью. Образец грунта, который необходимо испытать, помещается в цилиндрическую форму и уплотняется с помощью падающего груза в Уплотнителе Проктора. Испытание определяет оптимальное содержание влаги грунта, равно как и максимальную плотность. Эти показатели в дальнейшем используются при уплотнении на объекте производства работ.

Схема уплотнения соответствует ГОСТ Р 70456-2022, Падающий груз наносит удары по диаметру образца и последний удар наносится в центр образца. Уплотнение осуществляется в автоматическом режиме с помощью программного обеспечения. Программное обеспечение позволяет создавать и сохранять различные программы уплотнения требуемые ГОСТ Р, а так же для исследований. Высота падения регулируется с помощью специальных подъемных дисков (Входят в комплект поставки). Угол и скорость поворота формы осуществляется за счет электропривода и управляется программным обеспечением.

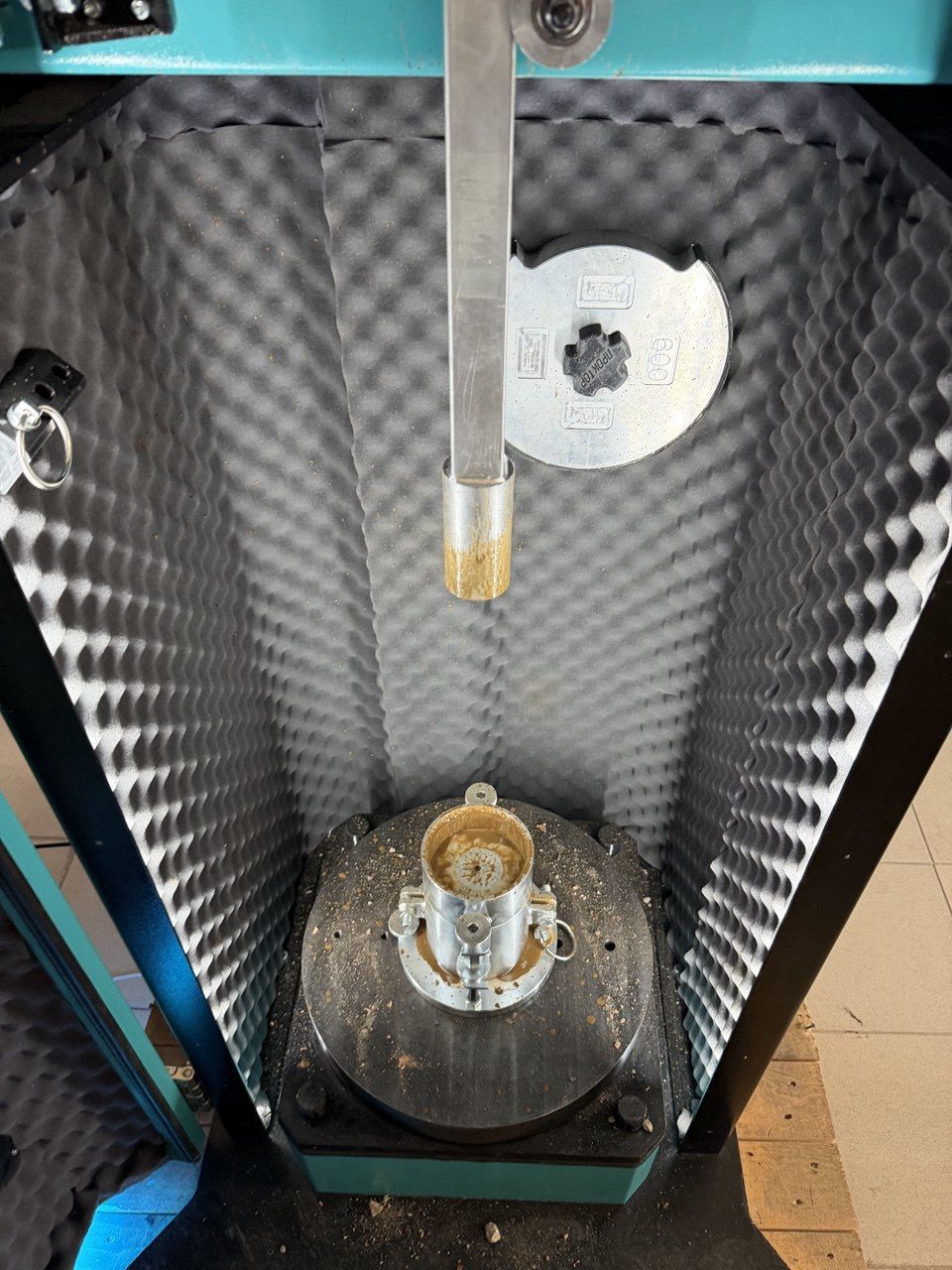

  Уплотнитель смонтирован в жесткой раме способной переносить динамические нагрузки от падающих грузов. Для установки Уплотнителя в помещение лаборатории не требуется специальной подготовки, основное требование жесткое, ровное основание способное нести массу прибора (350 кг). Корпус Уплотнителя является шумоподавляющим, для снижения звуковой нагрузки на сотрудников лаборатории, так же для безопасной эксплуатации прибора на двери размещен концевик, который препятствует работе с открытой дверью.

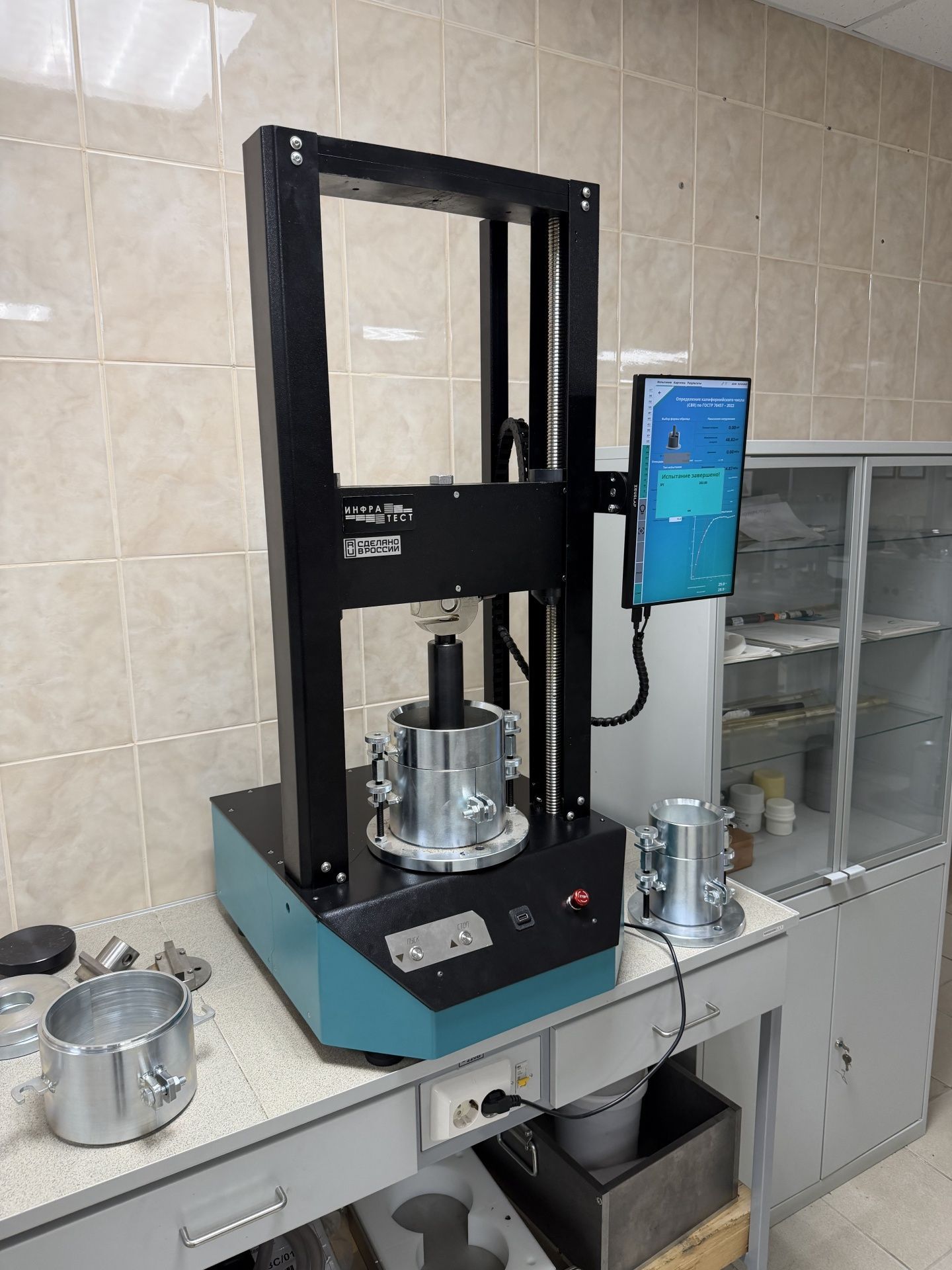

Второй прибор в составе комплекта - Универсальный электромеханический пресс 50 кН - это современный российский электромеханический пресс, универсальное устройство для проведения испытаний в любой испытательной лаборатории, ключевые особенности:

• Компактное (настольное) исполнение пресса
• Возможность выбора и редактирования критериев разрушения образца
• Архив проведенных испытаний/экспорт USB - pdf/doc
• Автоматическое создание протокола испытания/печать (дополнительно требуется внешний принтер)
• Сенсорный дисплей управления 10.1", построение графиков испытаний

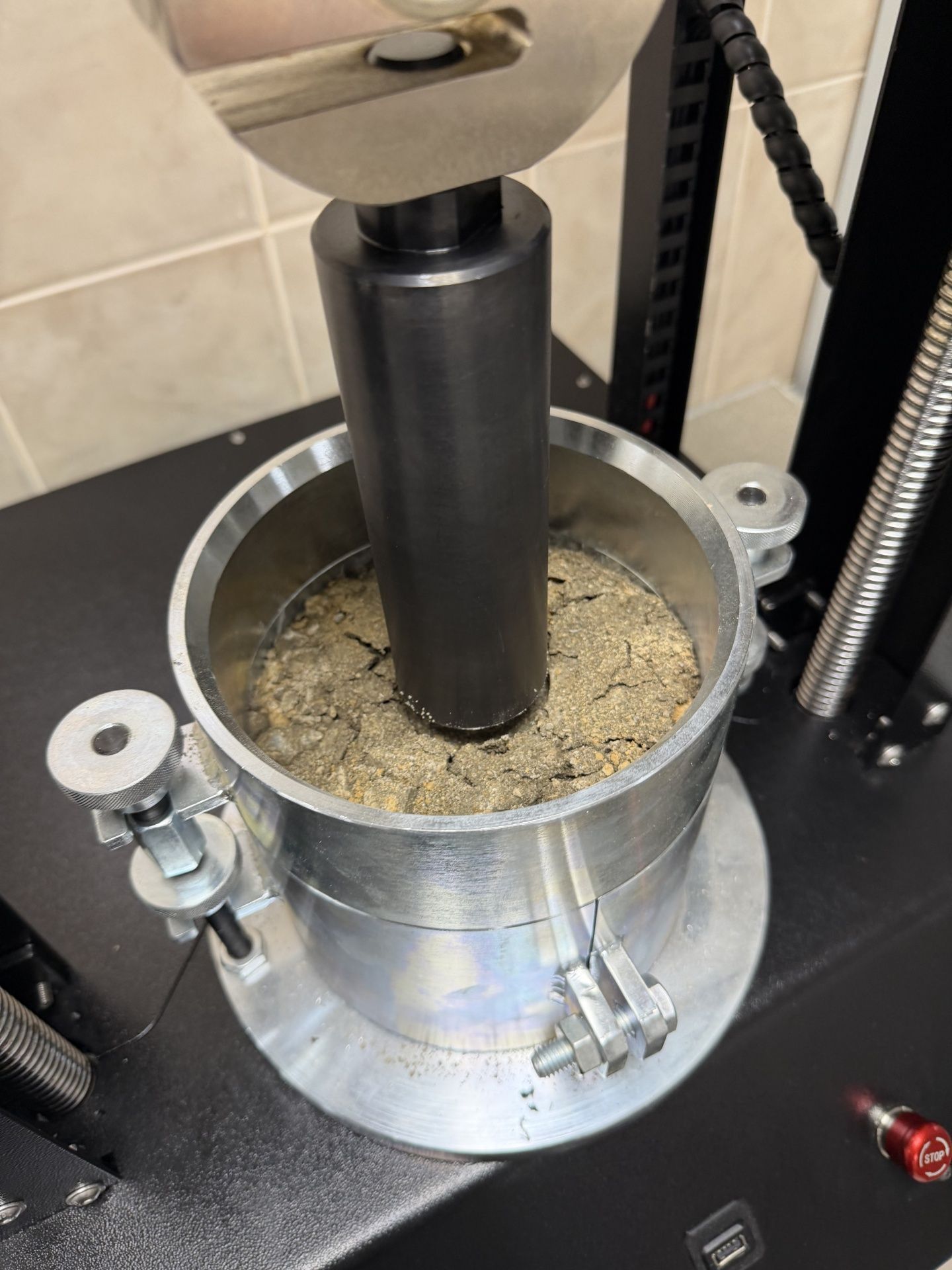

Комплект оборудования для определения CBR включает в себя все необходимое для уплотнения образца в лабораторных условиях и его дальнейшего испытания в прессе (искл. ванну с водой для насыщения подготовленных образцов)

     КОМПЛЕКТ ПОСТАВКИ

• Автоматический уплотнитель Проктора – 1шт;
• Ударные молоты: 4,5; 15 кг – по 1 шт;
• 03.140.110 Форма 100 мм (разборная) – 1шт;
• 03.140.120 Форма 150 мм (разборная) – 1шт;
• 03.140.130 Форма 250 мм (разборная) – 1шт;
• 03.140.115 Уплотняющий диск 100 мм – 1шт.
• 03.140.125 Уплотняющий диск 150 мм – 1шт.
• 03.140.135 Уплотняющий диск 250 мм – 1шт.
• 03.10.600 Универсальный электромеханический пресс 50 кН – 1шт.
• 03.140.600 Испытательный комплект П14 на один образец для определения CBR по ГОСТ Р 70457 – 1шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты 800х800х2100 мм + 540x490x1100 мм
Материал корпуса (рамы) – сталь с порошковой покраской
Электропитание - 220 В
Масса – 350 кг. + 90 кг.
Тип привода молота – диск с фрикционной накладкой
Автоматическое позиционирование молота в форме
Счетчик количества ударов молота
Цветной сенсорный дисплей управления
Защитный концевик дверцы

Цветной сенсорный дисплей управления
Износостойкий корпус порошковой покраски
Габариты прибора допускают транспортировку сквозь стандартные дверные проемы
Небольшая высота уплотнителя Проктора позволяет размещать его в мобильных (контейнерных) лабораториях
Уплотнение образцов всех размеров (100-150-250 мм)
Подсветка зоны испытания
